Proyectos
Proyecto destacado
Plantas de tratamiento de aguas en la central de Ostroleka (Polonia)
Nuestras especialidades
Trabajamos para representar las plantas industriales y permitir un correcto desarrollo de las obras
Diseño básico y de detalle de plantas de proceso
Elaboración de especificaciones técnicas de equipos y de materiales para compra
Proyectos de piping con sistemas inteligentes 3D
Análisis de stress de sistemas de tuberías
Cálculo y diseño de estructuras metálicas y soportes
Diseño de sistemas de almacenaje
Diseño de equipos especiales
Realización de planos y documentos de ingeniería
El lugar donde encontrarás las soluciones a los problemas que tu proyecto necesita
Our expertise
Working to shape the industrial plants faithful to reality allowing a correct developement at works
Basic and detailed process design
Elaboration of technical specifications for equipment and materials to be bought
Piping projects with intelligent 3D systems
Stress analisys of piping systems
Metalic structures and supports calculation and design
Storage systems design
Special equipment design
Engineering documentation and drawings
The place where you will find solutions for your project needs
Proyectos Globales
Planta desalinizadora de Campo de Dalías (Almería, España)
Una de las plantas desalinizadoras de agua más grande de Europa. El objetivo de este proyecto era suministrar agua a 300.000 hogares y 8.000 hectáreas de regadío en el campo almeriense.
Desarrollamos el diseño integral y la ingeniería de detalle de las tuberías y de los bastidores del sistema de ultra-filtración de ósmosis inversa, de los filtros de arena, filtros cartucho, del sistema de limpieza CIP y de las plataformas y escaleras metálicas.
Ampliación planta desalinizadora de Antofagasta (La Chimba, Chile)
El objetivo de este proyecto era asegurar el abastecimiento completo de la zona a través de agua desalinizada mediante la ampliación de la planta.
Se realizó el desarrollo de la ampliación incluyendo el diseño del sistema de tuberías para los filtros cartucho y para el sistema de ultrafiltración de ósmosis inversa, así como la ingeniería de detalle.
Desalinizadora de Zarat
(Zarat, Túnez)
El objetivo del proyecto era el desarrollo de una planta desalinizadora de agua que consolidara el suministro de agua de toda la región de Zarat.
Se realizó el diseño integral de la planta, incluyendo el diseño del sistema de ultrafiltración de ósmosis inversa, filtros de cartucho y todos los sistemas de tuberías.
Desalinizadora de Labouirda
(Labouirda, Marruecos)
El proyecto fue desarrollado como parte de la estrategia de Marruecos para el refuerzo del sistema de distribución de agua potable en el país.
Llevando a cabo el desarrollo integral de la planta, se realizó el diseño e ingeniería de detalle de la forma civil, la implantación de los equipos y de los sistemas de tuberías.
Camp de Tarragona - Tratamiento terciario
(Tarragona, España)
El objetivo era el desarrollo del tratamiento terciario de la EDAR de Vila-Seca i Salou para el abastecimiento de agua a las industrias químicas de la zona.
En este proyecto se llevó a cabo el diseño del sistema de tuberías del sistema de ultrafiltración de ósmosis inversa, incluyendo la ingeniería de detalle.
Desalinizadora de Bahía de Alcudia (Mallorca, España)
El proyecto consistió en el desarrollo de una planta desalinizadora de agua para consolidar el suministro de agua de la región.
Se llevó a cabo el diseño integral incluyendo el diseño modular y la ingeniería de detalle de los diferentes bastidores, el diseño de equipos especializados y de los sistemas de tuberías.
Desalinizadora de El Ghazi
(Boujdour, Marruecos)
El proyecto fue desarrollado como parte de la estrategia de Marruecos para el refuerzo del sistema de distribución de agua potable en el país.
Se realizó el desarrollo integral de la planta, se realizó el diseño e ingeniería de detalle de la forma civil, la implantación de los equipos y de los sistemas de tuberías.
Desalinizadora de Águilas
(Murcia, España)
El objetivo de esta planta desaladora era producir agua desalada para la agricultura de alto rendimiento en las provincias de Alicante, Murcia y Almería, abasteciendo una superficie aproximada de 16.000 hectáreas.
En este proyecto se realizó el cálculo de estrés de los sistemas de tuberías.
Desalinizadora Hotel Anthelia
(Tenerife, España)
El proyecto fue desarrollado para el suministro de agua potable de alta calidad para el Hotel Anthelia.
Se realizó el desarrollo integral de la planta incluyendo el diseño e ingeniería de detalle de la forma civil, la implantación de los equipos y de los sistemas de tuberías.
EDAR La Gavia - Sala de espesamiento
(Madrid, España)
El desarrollo de la planta tuvo como objetivo depurar las aguas residuales de la zona.En este proyecto se realizó el diseño integral e ingeniería de detalle de la sala de espesamiento.
EDAR Comillas y Ruiloba
(Cantabria, España)
La planta se diseño para la depuración del agua residual de la población de la región.En este proyecto se desarrolló el diseño integral de la planta incluyendo el diseño de la forma civil y de varios equipos especializados.
EDAR Touat Gaz
(Adrar, Argelia)
En el proyecto de desarrollo de la planta de procesado de hidrocarburos de Adrar, se construyó una planta de tratamiento de aguas residuales.Se realizó la ingeniería básica, incluyendo el diseño de la implantación de la obra, y se hizo el diseño de tuberías de interconexión entre equipos.
EDAR Polán-Guadamur
(Toledo, España)
Construida de forma simultanea a la EDAR de Ajofrín-Burguillos. Esta planta depuradora permitió a unos 10.000 toledanos beneficiarse de un aumento en la calidad del agua.Se llevó a cabo el diseño completo de la planta, incluyendo el diseño de equipos especializados como decantadores, el diseño de los sistemas de tuberías además de su cálculo de estrés, y el diseño modular de los bastidores.
EDAR La Reguera-Móstoles
(Madrid, España)
Con esta estación depuradora, que presta servicio a las localidades de Móstoles, Fuenlabrada y Alcorcón, se trata el agua que abastece a unas 100.000 viviendas.Durante la fase de construcción de la misma, realizamos el diseño e ingeniería de detalle de equipos especializados como decantadores, de los sistemas de tuberías y de la forma civil.
EDAR de Ajofrín-Burguillos
(Toledo, España)
Esta planta depuradora, construida al mismo tiempo que la EDAR de Polán-Guadamur, se hizo con el objetivo de dar servicio a una población de 7200 habitantes con una red de colectores que alcanzó los 11.100 metros de longitud.Nuestro aporte en el desarrollo del proyecto se centró en el diseño completo de la planta, incluyendo el diseño de equipos especializados como decantadores , el diseño de los sistemas de tuberías y su cálculo de estrés y el diseño modular de los bastidores.
Sistema de filtración Zoológico Bioparc
(Valencia, España)
El zoológico Bioparc de Valencia fue desarrollado como sustitución del antiguo Zoo de Viveros.
En este proyecto se elaboró el diseño integral de las cinco estaciones de filtración y bombeo incluyendo el diseño de un skimmer específico para la instalación.
Planta de tratamiento de efluentes para refinería Repsol - Proyecto C10 (Cartagena, España)
Dentro del proyecto de renovación y ampliación de la Refinería de Cartagena de Repsol, se desarrolló la nueva planta de tratamiento de efluentes.
Se llevó a cabo el desarrollo completo de la planta, incluyendo el diseño de todos los sistemas de tuberías, bastidores prefabricados y el diseño de equipos especializados como decantadores, flotadores, sistema de tratamiento de lodos, espesadores
Planta modular piloto para el testeo de multimembranas
(España)
El objetivo del proyecto fue el desarrollo de un sistema modular para el ensayo de multimembranas.
Se realizó el diseño integral del sistema de forma modular en un contenedor de 40 pies.
FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN FIN
Añade aquí tu texto de cabecera
Completada la ingeniería de detalle
A continuación se recoge el detalle de los trabajos y entregables específicos realizados por Agnua para la planta de tratamiento de aguas (WTP) y de tratamiento de aguas residuales (WWTP) de la central térmica de Ostroleka.

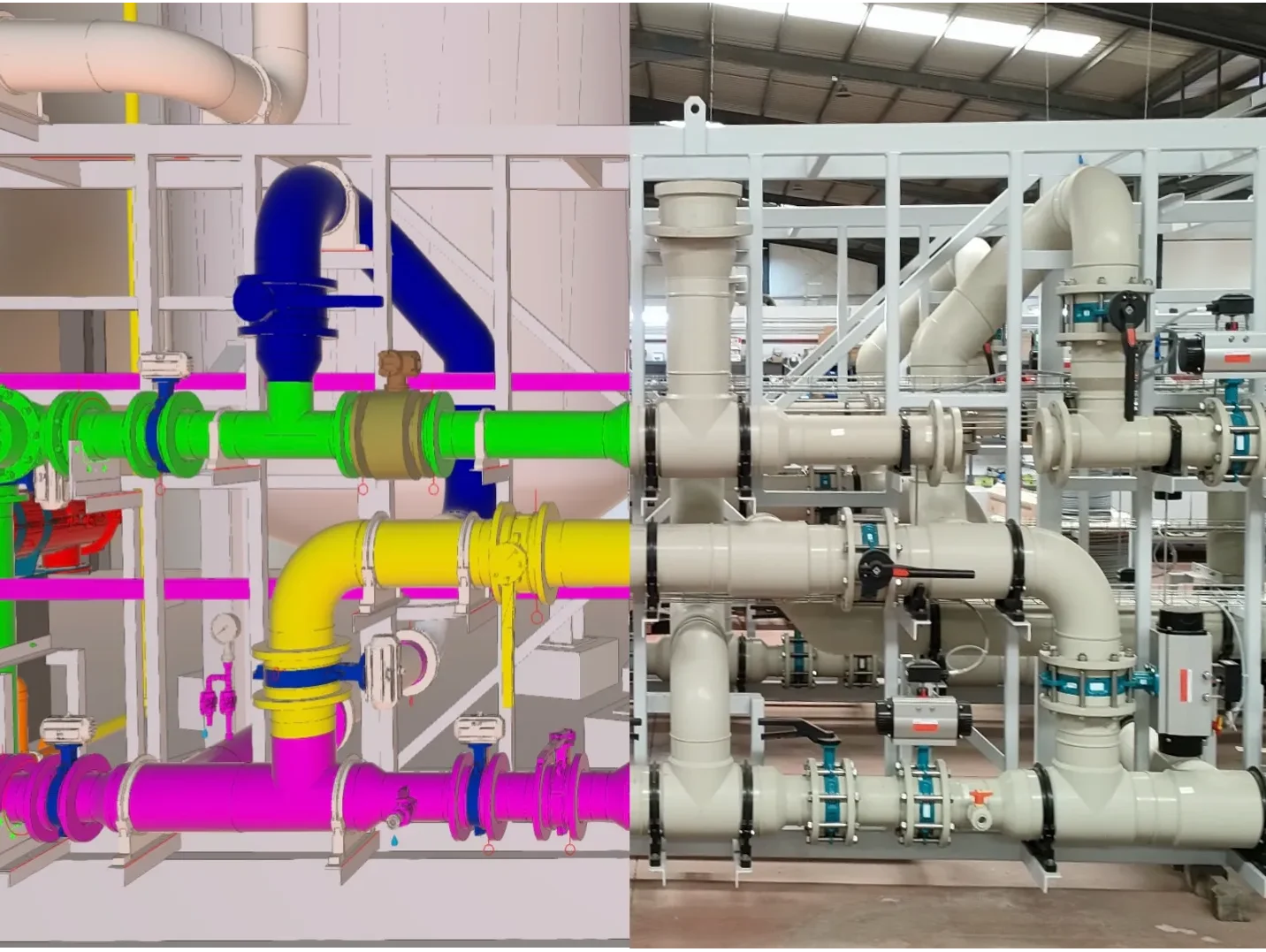

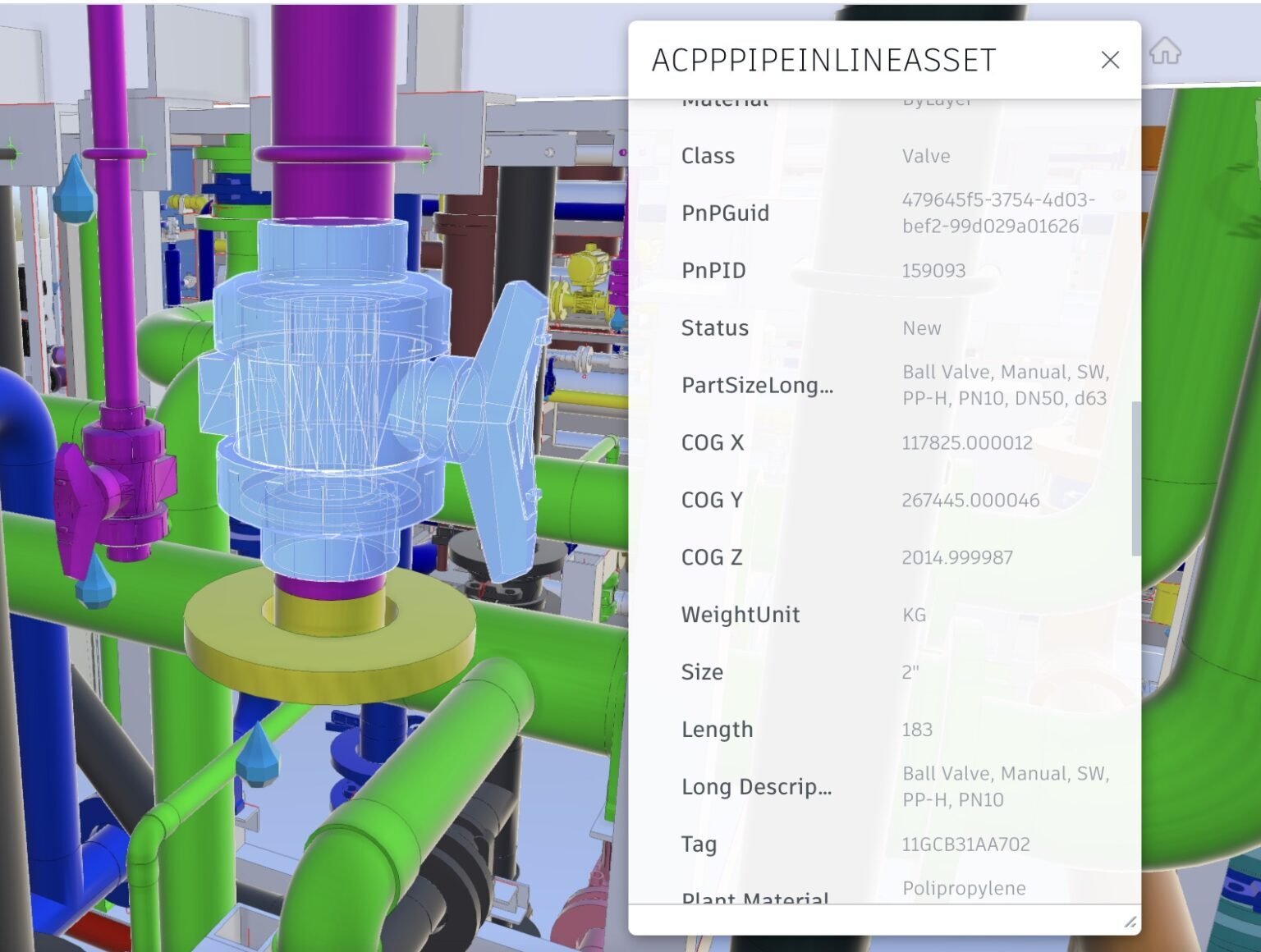

Diseño y modelado 3D BIM de todos los sistemas involucrados
- Skid de bombeo a Ultrafiltración
- Skid de ultrafiltración
- Skid bombeo a filtros de carbón activo
- Skid filtros de carbon activo
- Skid ósmosis inversa 1er paso
- Skid bombeo segundo paso
- Skid Rósmosis inversa 2º paso
- Skid bombeo a EDI
- Skid EDI
- Skid bombeo backwash
- Skid bombeo limpieza filtros de carbón activo
- Skid y tanque CIP
- Skid bombeo neutralización Ultrafiltración
- Necesidad civil
- Tuberías de interconexión – Soportes y racks de tuberias
Planos de fabricación de skids
- Planos de fabricación de estructuras metálicas
- Planos de conjunto de tuberías y equipos
- Listados de materiales
Planos generales de planta
- Planos civiles de formas y cargas
- Planos de implantación y secciones
Isométricas de tuberías
- Planos isométricos de tuberías
Planos de fabricación de soportes
- Planos de fabricación de racks y soportes de tuberias de interconexión
Planos de fabricación de los skids y planos de necesidad civil
- Planos de conjunto de tuberías
- Plano de necesidad civil de formas y cargas
- Planos de tuberias de interconexión generales
Isométricas de tuberías
- Planos isométricos de tuberías
Planos de fabricación de soportes
- Planos de fabricación de racks y soportes de tuberias de interconexión
Diseño
Fabricación
Skid Electrodesionización (EDI)
Skid de ósmosis inversa 1er paso (RO1)
Skid de ultrafiltración (UF)
Lorem fistrum por la gloria de mi madre esse jarl aliqua llevame al sircoo. De la pradera ullamco qué dise usteer está la cosa muy malar.
Plantas de tratamiento de aguas en la central de Ostroleka (Polonia)
¿Necesitas ayuda con tu proyecto?
Si buscas tranquilidad en el diseño de tu próxima (o actual) planta de tratamiento de aguas, usando un modelo 3D y metodología BIM, creo que podemos ayudarte.
Llama ahora o envía un Whatsapp a Federico Clara al (+34) 618 238 947.
O envíanos el formulario adjunto y te contestaremos a la mayor brevedad.
